Автоклав для проверки герметичности: как обнаружить и устранить неисправности уплотнений

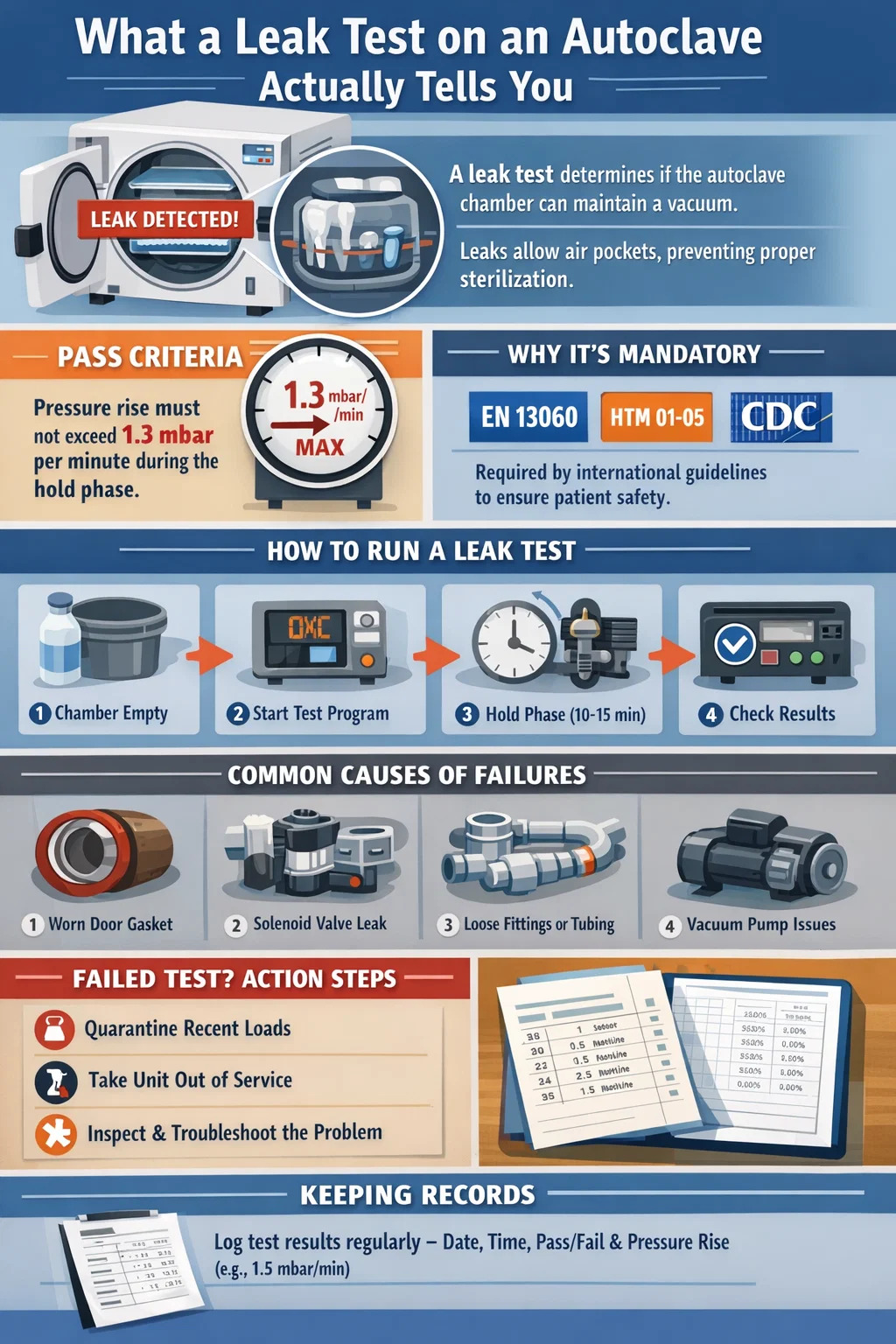

О чем на самом деле говорит проверка автоклава на герметичность

Испытание на утечку в автоклаве, также называемое испытанием на вакуумную утечку или испытанием на утечку воздуха, измеряет, насколько хорошо камера удерживает вакуум перед началом цикла стерилизации. Если камера не может поддерживать отрицательное давление в пределах допустимого порога, в систему попадает воздух. Воздушные карманы не позволяют пару равномерно достигать поверхностей инструментов, что напрямую снижает эффективность стерилизации. В стоматологическом автоклаве это не является незначительной проблемой калибровки; это проблема безопасности пациентов.

Тест «прошел/не прошел» для большинства стоматологический автоклав моделей — это повышение давления не более 1,3 мбар (0,13 кПа) в минуту во время фазы выдержки испытания на герметичность. Некоторые производители устанавливают более жесткий предел — 1,0 мбар в минуту. Любое значение, превышающее установленный производителем порог, означает, что цикл не следует продолжать до тех пор, пока не будет определен и устранен источник утечки.

Понимание этого теста — как правильно его проводить, как считывать результаты и что делать в случае неудачи — является одним из наиболее практических навыков для любого, кто отвечает за обработку инструментов в стоматологической практике.

Почему проверка на утечку обязательна, а не необязательна

Регулирующие органы и профессиональные организации по стандартизации во многих странах требуют периодических испытаний на утечки в рамках плановой проверки в автоклаве. Европейский стандарт EN 13060, который регулирует небольшие паровые стерилизаторы, в том числе используемые в стоматологических учреждениях, конкретно требует проведения испытания на утечку вакуума как части протокола квалификационных и плановых испытаний. Это также предусмотрено руководством HTM 01-05 в Великобритании. В Соединенных Штатах рекомендации CDC по инфекционному контролю в стоматологических учреждениях подчеркивают необходимость следования инструкциям производителя по тестированию стерилизаторов, которые обычно включают испытания на утечку.

Помимо соблюдения требований, существует и прямая механическая причина. Предварительный вакуумный цикл стоматологических автоклавов работает путем создания серии вакуумных импульсов для удаления воздуха перед подачей пара. Если камера протекает, остаточный воздух образует изолирующие карманы вокруг инструментов. Температура пара на поверхности прибора может правильно считываться датчиком, но фактическая температура контакта в этих воздушных карманах может быть На 5–15 °C ниже показаний датчика камеры. , чего достаточно, чтобы оставить биологические индикаторы нетронутыми и патогены жизнеспособными.

Автоклавы с гравитационным вытеснением менее чувствительны к утечкам воздуха во время самой фазы стерилизации, но утечки все равно влияют на эффективность сушки и могут загрязнять загрузку во время фазы охлаждения, втягивая нефильтрованный воздух.

Как шаг за шагом провести проверку герметичности стоматологического автоклава

Приведенная ниже процедура применима к большинству стоматологических автоклавов классов B и S, которые включают программу автоматического испытания на герметичность. Всегда сверяйтесь с конкретным руководством для вашего устройства, поскольку значения времени и давления различаются в зависимости от производителя.

Подготовка перед началом

• Убедитесь, что автоклав достиг рабочей температуры. Проверка герметичности в холодной камере дает неточные показания, поскольку тепловое расширение прокладок и уплотнений еще не произошло.
• Камера должна быть пустой. Не проводите проверку на утечку, если внутри находятся инструменты или упаковка.
• Убедитесь, что резервуар для воды заполнен до нужного уровня дистиллированной или деионизированной водой. Низкий уровень воды может привести к преждевременному прекращению теста.
• Протрите уплотнение дверцы и посадочную поверхность безворсовой тканью, чтобы удалить мусор, остатки или фрагменты инструментов, которые могут удерживать дверцу слегка открытой.

Запуск теста

1. Плотно закройте и зафиксируйте дверцу в соответствии с процедурой производителя.
2. Перейдите в меню тестовых программ на панели управления. На большинстве устройств это обозначено как «Тест на утечку», «Вакуумный тест» или «Тест детектора воздуха».
3. Запустите программу. Автоклав начнет создавать вакуум. Типичная целевая глубина вакуума составляет от -0,85 бар и -0,95 бар (85–95 % вакуума), в зависимости от модели.
4. Как только целевой вакуум будет достигнут, насос остановится. Начинается фаза удержания, которая обычно длится от 10 до 15 минут. На этом этапе устройство контролирует, повышается ли давление внутри камеры.
5. В конце фазы выдержки устройство сбрасывает давление до атмосферного и отображает результат «пройдено или не пройдено», а также измеренную скорость повышения давления на большинстве современных устройств.

Запись результатов

Зарегистрируйте дату, время, результат (пройден/не пройден) и фактическое значение повышения давления, если ваше устройство отображает его. Многие стоматологические практики используют бумажный журнал или цифровую таблицу. Некоторые автоклавы автоматически распечатывают запись цикла. Храните записи не менее двух лет или дольше, если этого требует местный регулирующий орган. Эта документация проверяется во время практических проверок и является необходимым доказательством, если когда-либо будет расследована неудача стерилизации.

Как часто следует выполнять проверку на утечку

Требования к частоте различаются в зависимости от стандарта и интенсивности использования автоклава, но в следующей таблице обобщены общие рекомендации по основным рекомендациям:

Для крупных стоматологических клиник, обрабатывающих более 15–20 загрузок в день, разумной мерой предосторожности является проведение проверки на герметичность в начале каждой смены, а не только один раз в день. Сам тест на большинстве устройств занимает менее 20 минут и не требует использования стерилизуемой емкости.

Распространенные причины неудачного испытания на герметичность в стоматологическом автоклаве

Когда стоматологический автоклав не проходит проверку на герметичность, причина почти всегда кроется в предсказуемом наборе компонентов. Знание того, где искать в первую очередь, существенно экономит время диагностики.

Деградация дверной прокладки

Дверная прокладка является самой распространенной причиной неудачных испытаний на герметичность в стоматологических автоклавах. Это уплотнение из силикона или резины EPDM, которое сжимается при закрытии двери, создавая герметичную границу между камерой и внешней средой. При повторяющихся термоциклах — расширении при нагревании и сжатии при охлаждении — прокладка в конечном итоге теряет способность сохранять адекватную герметичность.

Большинство производителей рекомендуют заменять дверную прокладку каждые 12 месяцев или примерно через 500–1000 циклов. , в зависимости от того, что наступит раньше. При интенсивной практике, выполняемой по 20 циклов в день, отметка в 1000 циклов может быть достигнута менее чем за 2 месяца. Одного визуального осмотра недостаточно — прокладка, которая выглядит неповрежденной, все равно может не герметично закрываться в условиях вакуума. Признаками того, что дверная прокладка требует замены, являются:

• Видимые растрескивания, сплющивание или затвердение резины.
• Белые или серые минеральные отложения на поверхности прокладки
• Неравномерные следы сжатия — указывают на то, что прокладка не сидит равномерно по всему периметру.
• Пар выходит из-за двери во время фазы стерилизации

Утечка электромагнитного клапана

В стоматологических автоклавах используются электромагнитные клапаны для управления потоком пара, воды и воздуха через внутренние контуры. Электромагнитный клапан, который не закрывается полностью — из-за изношенного седла, застрявшего в седле мусора или неисправной катушки — позволит медленно, но измеримо увеличить давление во время фазы удержания вакуума. Это может имитировать появление протечки в двери, но не исчезнет после замены прокладки.

Для определения того, какой соленоид является виновником, обычно требуется специалист по обслуживанию, имеющий доступ к оборудованию для испытаний под давлением и электрическим схемам. Однако, если в вашем автоклаве недавно изменилось качество воды — например, если в практике поменяли источники воды или фильтр не был заменен вовремя — весьма вероятной причиной является минеральный налет внутри электромагнитных клапанов.

Парогенератор и соединения труб

Соединения между парогенератором, камерой и вакуумным насосом включают компрессионные фитинги, уплотнительные кольца и трубки. В любом из них может возникнуть медленная утечка из-за вибрации, вызванной регулярным использованием, неправильной сборкой после технического обслуживания или термической нагрузкой с течением времени. Эти утечки часто носят периодический характер, а это означает, что в одни дни автоклав может пройти проверку на герметичность, а в другие — выйти из строя. Периодические отказы следует рассматривать с той же срочностью, что и постоянные отказы, и их не следует объяснять ошибками испытаний.

Износ вакуумного насоса

Хотя сам вакуумный насос обычно не является источником утечек в камеру, изношенный насос, который не может достичь заданной глубины вакуума, приведет к сбою теста еще до начала фазы удержания. Если ваш автоклав постоянно достигает значения всего -0,70 бар вместо целевого значения -0,90 бар , производительность насоса снижается. Это может быть результатом изношенных лопастей (в пластинчато-роторных насосах), эмульгированного масла или частичной блокировки выхлопных газов. Рабочие характеристики насоса следует проверять ежегодно в рамках профилактического обслуживания.

Ошибки калибровки датчика давления

В редких случаях неудачный тест на герметичность является ложноположительным, вызванным неправильной калибровкой или дрейфом датчика давления. Если автоклав не прошел проверку на герметичность, но после тщательного осмотра не обнаружено физических утечек и устройство не калибровалось в течение последних 12 месяцев, стоит изучить дрейф датчика. Эта диагностика требует сравнения с калиброванным эталонным манометром и должна выполняться квалифицированным сервисным инженером.

Замена дверной прокладки: практическое руководство

Поскольку замена дверной прокладки является наиболее частым корректирующим действием после неудачного испытания на герметичность, этот процесс заслуживает подробного рассмотрения. Описанные ниже действия в целом применимы к большинству настольных стоматологических автоклавов, хотя точный профиль прокладки и метод установки различаются в зависимости от производителя.

1. Найдите подходящую сменную прокладку. Используйте только прокладку, указанную производителем автоклава для вашего точного номера модели. Неправильный профиль прокладки — даже тот, который выглядит похожим — не сожмется на нужную глубину и не обеспечит герметичность. Следует избегать использования стандартных прокладок, если только производитель явно не одобряет их.
2. Дайте автоклаву полностью остыть. Никогда не пытайтесь заменить прокладку на устройстве, цикл которого выполнялся в течение последних 30 минут. Остаточное тепло во фланце камеры может привести к ожогам и деформации новой прокладки во время установки.
3. Снимите старую прокладку. В большинстве устройств прокладка находится в выточенной канавке вокруг двери или отверстия камеры. Обычно его можно удалить вручную, начиная с угла и отслаивая по периметру. В некоторых агрегатах его удерживает стопорное кольцо. Не используйте металлические инструменты, чтобы высвободить прокладку, так как царапины на посадочной поверхности создают пути утечки, которые новая прокладка не сможет преодолеть.
4. Тщательно очистите канавку под прокладку. Используйте мягкую ткань, смоченную изопропиловым спиртом, для удаления минеральных отложений, остатков силикона и любого биологического материала из канавок. Осмотрите канавку на наличие повреждений — коррозионные язвы или механические повреждения на этом этапе требуют вызова сервисного центра, а не простой замены прокладки.
5. Установите новую прокладку. Начиная с одной точки и равномерно по периметру, установите новую прокладку в канавку. Не растягивайте прокладку: если ее необходимо значительно растянуть, значит, она неподходящего размера. Убедитесь, что прокладка лежит ровно, без перекручиваний, перемычек и зазоров в углах.
6. Перед тестированием выполните цикл прогрева. Дайте автоклаву выполнить один или два цикла прогрева (или используйте встроенную программу прогрева, если она доступна). Это позволит новой прокладке правильно сжать и посадить ее перед проведением проверки на герметичность.
7. Запустите тест на утечку. Правильно установленная новая прокладка должна давать результат, находящийся в пределах порогового значения. Повышение давления менее 0,5 мбар/мин типично для агрегата в исправном состоянии со свежей прокладкой.

Если устройство по-прежнему не проходит проверку на герметичность после правильно установленной новой прокладки, проблема кроется в другом месте системы и требует профессиональной диагностики.

Что делать, если автоклав не прошел проверку на герметичность

Неудачная проверка на герметичность – это не просто запись в журнале технического обслуживания. Это имеет немедленные оперативные последствия, которые необходимо устранить, прежде чем продолжить уход за пациентами.

Поместить в карантин все загрузки, обработанные с момента последнего подтвержденного прохода.

Любые инструменты, стерилизованные в стоматологическом автоклаве после последнего подтвержденного прохождения теста на герметичность, должны считаться потенциально нестерильными и не должны использоваться в клинических целях до повторной стерилизации в проверенном отделении. Это не консервативная интерпретация — это стандартная реакция, требуемая согласно EN 13060 и HTM 01-05, и соответствующая рекомендациям CDC. Количество задействованных нагрузок зависит от того, когда было зарегистрировано последнее прохождение теста, поэтому ежедневное тестирование и точное ведение записей имеют важное значение с оперативной точки зрения. Практике, которая тестирует еженедельно и обнаруживает сбой, возможно, потребуется поместить в карантин всю загрузку инструментов на неделю.

Вывести устройство из эксплуатации

Автоклав не следует использовать для стерилизации инструментов пациентов до тех пор, пока неисправность не будет устранена и не будет проведено испытание на герметичность. Если в практике есть второй автоклав, переключитесь на него. Если нет, реализуйте свой план на случай непредвиденных обстоятельств для переработки инструментов — это может включать использование одноразовых инструментов, отсрочку несрочных процедур или отправку инструментов на внешнее предприятие по переработке.

Выполняйте проверки первого уровня перед вызовом технического специалиста.

Прежде чем планировать вызов службы поддержки, обученный сотрудник может исключить самые простые причины:

• Осмотрите и очистите уплотнитель двери. Повторите тест.
• Проверьте уровень и качество воды в резервуаре.
• Убедитесь, что дверь полностью заперта — некоторые устройства допускают ложное положение защелки, при котором уплотнение не зацепляется.
• Если прокладка заметно повреждена, замените ее и повторите проверку.

Если после этих проверок устройство снова выйдет из строя, обратитесь к сервисному инженеру. Попытка исследовать электромагнитные клапаны, конденсатоотводчики или внутренние трубки без надлежащего обучения и инструментов может привести к дополнительному повреждению и аннулированию оставшейся гарантии.

Интерпретация результатов испытаний на утечки: пределы прохождения и зоны предупреждения

Не все проходные результаты одинаково обнадеживают. Стоматологический автоклав, который постоянно пропускает давление 1,2 мбар/мин (чуть ниже типичного предела в 1,3 мбар/мин), находится не в том же состоянии, что тот, который пропускает давление 0,3 мбар/мин. Отслеживание фактической скорости повышения давления с течением времени, а не только результата «пройдено/не пройдено», позволяет заблаговременно предупредить об ухудшении качества уплотнения до того, как оно приведет к полному отказу.

Некоторые программы и сервисные платформы для управления стоматологическими автоклавами теперь позволяют автоматически отслеживать тенденции данных испытаний на утечку. Для практик без такого программного обеспечения достаточно поддерживать простую электронную таблицу с датой и измеренными показателями, чтобы выявить тенденцию к ухудшению в течение недель или месяцев.

Испытание на герметичность как часть более широкой программы проверки автоклавов

Тест на утечку — это один из компонентов программы проверки, а не вся она. Стоматологический автоклав, прошедший испытание на герметичность, все равно может не стерилизоваться, если другие параметры выходят за пределы допустимого диапазона. Полная программа плановых испытаний стоматологического автоклава включает в себя:

• Ежедневный тест на утечку — подтверждает целостность камеры перед клиническим использованием
• Тест Боуи-Дика или спиральный тест — проверяет проникновение пара в предвакуумных автоклавах; запускать в начале каждого дня на устройствах класса B
• Химические индикаторы — Интегрирующие индикаторы класса 5 или 6, расположенные внутри каждой загрузки для подтверждения условий процесса.
• Биологические индикаторы - полоски со спорами (обычно Geobacillus stearothermophilus) обрабатывают не реже одного раза в неделю для подтверждения эффективности стерилизации; некоторые рекомендации рекомендуют при каждой загрузке инструментов высокого риска
• Ежегодная аттестация производительности (PQ) — официальная повторная валидация всего процесса стерилизации, проведенная квалифицированным инженером, включая картографирование температуры и проверку параметров цикла.

Проверка на герметичность — самая быстрая и частая проверка в этой программе, именно поэтому она имеет такую эксплуатационную ценность. Это занимает менее 20 минут и обеспечивает немедленную обратную связь о целостности камеры, прежде чем какие-либо загрузки инструментов будут включены в цикл.

Для стоматологических практик, приобретающих новый автоклав или заменяющих существующее устройство, обратите внимание, что первоначальная аттестация стоматологического автоклава включает в себя три последовательных испытания на герметичность в рамках процесса квалификации установки (IQ) в соответствии с EN 13060. Это устанавливает базовые рабочие характеристики устройства перед началом клинического использования.

Выбор стоматологического автоклава с надежными показателями проверки на герметичность

Не все стоматологические автоклавы проводят испытания на утечки с одинаковым уровнем автоматизации, отчетности и согласованности. При оценке моделей на надежность и удобство использования функции проверки герметичности напрямую влияют следующие особенности:

• Программы автоматизированных испытаний с количественным результатом: Устройства, которые сообщают о фактической скорости повышения давления (например, 0,6 мбар/мин), а не только о результате «прошел/не прошел», позволяют отслеживать тенденции. Это существенное преимущество в практике управления.
• Интегрированная печать или экспорт данных: Автоклавы со встроенными принтерами или функцией экспорта данных через USB/сеть упрощают ведение учета и снижают риск ошибок в документации. Для регулируемых сред предпочтительны модели, соответствующие требованиям к выводу данных EN 13060 Приложение B.
• Доступная конструкция прокладки: В некоторых стоматологических автоклавах замена дверной прокладки выполняется за 5 минут без использования инструментов. Другие требуют частичной разборки дверного механизма. Учитывая, что прокладки часто заменяются, этот выбор конструкции имеет реальные последствия для затрат на техническое обслуживание в течение срока службы автоклава.
• Технические характеристики надежного вакуумного насоса: Вакуумный насос является основой проведения испытаний на герметичность. Автоклавы с безмасляными насосами, как правило, требуют меньшего обслуживания, чем пластинчато-роторные насосы с масляными системами, но могут достигать более низкой предельной глубины вакуума. Убедитесь, что характеристики насоса соответствуют типу цикла: стоматологический автоклав класса B, выполняющий несколько импульсов предварительного вакуума за цикл, требует от насоса большего, чем устройство класса S.
• Сертификация EN 13060 класса B: Для стоматологических клиник, стерилизующих упакованные инструменты, полые предметы и пористые предметы, сертификация класса B является обязательной во многих европейских странах. Автоклавы класса B проходят более строгие испытания, включая квалификацию испытаний на герметичность, чем автоклавы класса S или класса N, и это отражается на их эксплуатационных характеристиках.

Обучение и компетентность персонала в области испытаний на утечки

Проверка на утечку надежна настолько, насколько надежен человек, ее выполняющий. Неправильный пробный запуск — например, в холодном автоклаве, с не полностью запертой дверцей или с мусором на посадочной поверхности прокладки — приведет к недостоверному результату. Как ложный проход, так и ложный провал имеют последствия: ложный проход подвергает пациентов риску, а ложный провал выводит работающий автоклав из эксплуатации без необходимости.

Персонал, ответственный за эксплуатацию автоклава, должен пройти документированное обучение, которое охватывает:

• Цель испытания на герметичность и значение отказа для безопасности прибора.
• Правильная процедура подготовки для конкретной используемой модели автоклава
• Как запустить, отслеживать и записывать тест
• Схема принятия решений при неудачном результате — кого уведомить, что делать с грузами, помещенными в карантин, как документировать событие
• Как осмотреть и очистить дверную прокладку и когда следует обратиться к руководству или сервисному инженеру

Обучение следует повторять всякий раз, когда в практику внедряется новая модель автоклава, каждый раз, когда новый сотрудник берет на себя обязанности по дезактивации, и, по крайней мере, ежегодно в качестве повышения квалификации. Компетентность следует оценивать практически, а не только посредством письменных тестов: наблюдение за тем, как сотрудник фактически выполняет процедуру, является единственным надежным способом подтвердить, что он может выполнить ее правильно в реальных условиях.

Документирование обучения так же важно, как и само обучение. В случае проверки со стороны регулирующих органов или инцидента, связанного с безопасностью пациентов, записи об обучении составляют важную часть доказательства того, что в практике применяется контролируемый и управляемый процесс дезактивации.
